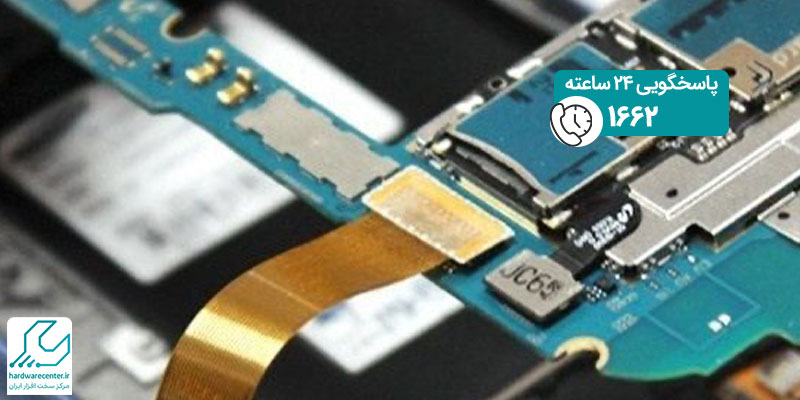

در گوشی های هوشمند با این همه قابلیت و کارایی، مجموعه ای متنوع از قطعات به کار رفته که تمام آنها در کنار هم می توانند عملکرد گوشی را شکل دهند. یکی از این قطعات بسیار مهم، فلت موبایل است. فلت در گوشی های هوشمند نقش بسیار مهمی دارد و به نوعی می توان گفت که با وجود این قطعه، سازندگان گوشی توانسته اند چنین دستگاه هایی را بسازند. کاری که فلت گوشی انجام می دهد، برقراری ارتباط بین بخش ها و قطعات مختلف گوشی است.
برای مثال کابل فلت کمک می کند تا تصاویر روی صفحه گوشی نمایش داده شود یا این که باتری بتواند انرژی مورد نیاز بخش های داخلی دستگاه را تامین کند. با این حال نکته ای که باید به آن توجه کرد این است که انواع مختلفی از این کابل های فلت در گوشی ها وجود دارد که نقش و کارکرد آنها با هم متفاوت است. در این مقاله با انواع فلت موبایل و کاربردهایی که دارند آشنا می شویم.
فلت موبایل چه ساختاری دارد؟
کابل های فلت در گوشی های نسل جدید جایگزین سیم های گرد و جاگیری شده اند که قبلا در گوشی ها برای ساخت و اتصال قطعات الکترونیکی مختلف استفاده می شد. اما این کابل ها بر خلاف سیم های قدیمی، ساختار بسیار مسطحی دارند و وزن آنها به مراتب سبک تر است. از طرفی میزان انعطاف پذیری این کابل ها بسیار بیشتر است تا بتوانند راحت تر قسمت های مختلف گوشی را به هم متصل کنند.
این کابل ها دچار پیچ خوردگی نمی شوند و در کل ساختار مدارهای الکتریکی داخل گوشی را به مراتب ساده تر می کنند. حتی در برخی از منابع به این کابل ها، انواع کابل فلت موبایل انعطاف پذیر هم گفته می شود. در داخل این کابل ها، چندین سیم رسانا به صورت موازی هم قرار گرفته است و شکل آنها مانند ربان است. بیشترین علت استفاده از این کابل ها به دلیل قیمت مناسب تر و کارایی بالاتر آنهاست.
کابل فلت در گوشی ها چه کاربردی دارد؟
حالا که با ساختار و ویژگی های کابل فلت موبایل آشنا شدید، قطعا حدس می زنید که این کابل ها چه کاربردهایی در گوشی های هوشمند دارند. کابل های فلت به دلیل این که فضای کمتری را اشغال می کنند، برای برقراری ارتباط بین بخش های مختلف گوشی مورد استفاده قرار می گیرند. البته نه تنها در گوشی ها، بلکه در سایر دستگاه های الکترونیکی مانند تبلت یا رسیورها نیز از این کابل ها استفاده می شود.
با این حال موضوع مهم تر این که کابل فلت موبایل انواع مختلفی دارد و به نوعی می توان گفت که کاربرد آنها بر اساس نوع کابل فلت گوشی متفاوت است. در ادامه با معرفی انواع کابل های فلت مورد استفاده در گوشی های هوشمند، کاربرد آنها را هم بررسی می کنیم.
کابل فلت شارژ
یکی دیگر از انواع کابل فلت موبایل که نقش بسیار مهمی در گوشی های هوشمند دارد، فلت شارژ است. کاری که این کابل انجام می دهد، متصل کردن کانکتور شارژ به مدارها و بخش های مختلف داخل گوشی است. مهمترین اتصال هم، اتصال کانکتور شارژ به مدار برد دستگاه است. خود فلت های شارژ مورد استفاده در گوشی های هوشمند انواع مختلفی دارند و بر اساس مدل دستگاه، نوع این کابل ها هم متفاوت است. برای مثال برخی از این کابل ها قطعات دیگری مانند میکروفون یا آنتن را هم دارند. کابل فلت شارژ گوشی قطعه ای بسیار ظریف و آسیب پذیر است و در بیشتر مواقع علت شارژ نشدن گوشی خرابی این قطعه است.
فلت تاچ و ال سی دی گوشی
یکی از کابل های فلت موبایل که با نمایشگر گوشی در ارتباط است، کابل فلت تاچ و ال سی دی نام دارد. این نوع کابل که جزو رایج ترین کابل های فلت مورد استفاده در گوشی هاست، بین برد با ال سی دی ارتباط برقرار می کند. در نتیجه با کمک این کابل فلت شما می توانید از قابلیت لمسی نمایشگر استفاده کنید و همچنین محتواها روی صفحه نمایش داده شوند.
این کابل فلت گوشی دقیقا پشت ال سی دی قرار گرفته و صفحه نمایش را به برد متصل می کند. زمانی که قابلیت لمسی گوشی به درستی کار نمی کند یا این که با مشکلاتی در نمایشگر مواجه هستید، احتمالا فلت تاچ یا فلت ال سی دی آسیب دیده است. برای مثال گاهی اوقات در اثر پارگی و خرابی این کابل فلت، بخشی از صفحه سیاه می شود.
کابل فلت آنتن در موبایل
از دیگر انواع کابل فلت موبایل می توان به کابل فلت آنتن اشاره کرد. عملکرد و وظیفه ای که این کابل فلت گوشی دارد، دریافت سیگنال ها و آنتن دهی گوشی است. این کابل بین شبکه و برد ارتباط برقرار می کند و با وصل کردن شبکه به مدار برد، به تقویت آنتن دهی گوشی کمک می کند. این کابل اهمیت زیادی دارد و در صورت خرابی آن اصلی ترین نشانه، مشکل در آنتن دهی یا ضعیف شدن آنتن گوشی است. قطع شدن تماس ها یا اختلال در زمان مکالمه با گوشی از جمله مشکلاتی است که به خرابی کابل فلت آنتن در گوشی ها مربوط می شود.
کابل فلت تنظیم صدا در گوشی
یکی دیگر از کابل هایی که به عنوان کابل فلت موبایل در گوشی ها از آن استفاده می شود، کابل فلت تنظیم صداست. حتی با وجود کاهش دکمه های فیزیکی در گوشی های مدرن، هنوز هم دکمه های تنظیم ولوم در آنها به کار می رود. کابل تنظیم صدا دقیقا با این دکمه ها در ارتباط است و در نتیجه این کابل فلت برای کم و زیاد کردن صدای گوشی استفاده می شود. این کابل دکمه های پاور و ولوم را به سوئیچ اصلی که در مادربرد قرار دارد وصل می کند تا به این ترتیب بتوانید صدای گوشی را تنظیم کنید. بنابراین اگر این کابل فلت دچار مشکل شود، قطعا نمی تواند صدا را تنظیم کنید یا با دکمه های ولوم و پاور به درستی کار کنید.
کابل فلت باتری موبایل
کابل فلت باتری یکی دیگر از انواع فلت موبایل است که دقیقا روی مدار باتری قرار گرفته است. کار این کابل فلت، کنترل و مدیریت جریان و ولتاژ ورودی است. در واقع این کابل در ارتباط با یک آی سی خازن است و از این طریق میزان ولتاژ ورودی و جریان برقی که به برد و باتری می رسد را کنترل می کند.
کابل فلت دوربین گوشی
یکی دیگر از مهمترین انواع فلت موبایل، کابل فلت دوربین است. این کابل فلت در قسمت پشتی گوشی و دقیقا پشت دوربین قرار دارد. کار آن اتصال دوربین به مادربرد است تا به این ترتیب دستور گرفتن عکس با دوربین از مادربرد به دوربین برسد. زمانی که این کابل دچار مشکل شد، شما برای عکس گرفتن با دوربین گوشی با مشکل مواجه می شوید. عواملی مانند آب خوردگی گوشی و نفوذ آن به لنز دوربین یا آسیب های فیزیکی می توانند به فلت دوربین آسیب برسانند.
نقش فلت سنسور در گوشی های هوشمند
فلت سنسور یکی دیگر از انواع فلت موبایل است که در گوشی های هوشمند از آن استفاده می شود. در گوشی هایی که به سنسور اثر انگشت یا سایر ماژول های مشابه مجهزند، از این کابل فلت استفاده شده تا ماژول سنسورهای مذکور را به برد اصلی متصل کند. در نتیجه اگر این کابل فلت دچار مشکل شود، قابلیت های مربوط به سنسور، مانند اثر انگشت یا سنسور تشخیص چهره گوشی دچار مشکل خواهد شد.
کابل فلت MAIN SUB یا MAIN FPBC
در نهایت یکی از اصلی ترین و مهمترین انواع کابل فلت موبایل، فلت MAIN SUB یا MAIN FPBC است. این فلت بین برد فرعی که به آن برد پایینی هم گفته می شود با برد اصلی ارتباط برقرار می کند و این دو برد را به هم وصل می کند. عملکرد این فلت ها بسیار پیچیده و مهم است و به همان میزان هم تشخیص مشکلات مربوط به آنها و تعمیرات این قطعه بسیار تخصصی است.
چه عواملی موجب خرابی کابل های فلت گوشی می شوند؟
کابل فلت موبایل به همان اندازه که مقرون به صرفه تر و سبک تر است، میزان آسیب پذیری بیشتری هم دارد و ظرافت بالای این کابل ها، بیشتر آنها را مستعد خرابی می کند. مهمترین عواملی که می توانند باعث خرابی این کابل های فلت در گوشی های هوشمند شوند، عبارتند از:
- وارد شدن ضربه های بسیار شدید به گوشی مانند زمین خوردن دستگاه که می تواند باعث قطع شدن اتصال کابل فلت به کانکتور آن روی برد اصلی شود
- نفوذ آب و رطوبت به داخل گوشی یکی از مهمترین دلایل آسیب انواع کابل فلت است
- نوسانات برق و کم و زیاد شدن ولتاژ، خصوصا زمانی که از یک شارژر یا کابل شارژ غیر استاندارد استفاده می کنید
- استهلاک و خرابی کابل های فلت داخل گوشی یا بی کیفیت بودن آنها؛ خصوصا زمانی که کابل فلت یک بار تعویض شده و از نمونه های تقلبی به جای آن استفاده شده است
- آسیب به فلت در زمان باز و بسته کردن گوشی برای تعمیر یا تعویض دیگر قطعات، خصوصا اگر تعمیرات برد گوشی انجام شده باشد
رایج ترین مشکلات انواع کابل فلت موبایل چیست؟
پارگی و قطع شدن اتصال کابل ها با برد اصلی یا قطعه مرتبط با آن، از اصلی ترین مشکلاتی است که برای انواع کابل فلت گوشی ممکن است به وجود بیاید. عمدتا هم این مشکلات به صورت خاموش و روشن شدن مداوم گوشی یا مشکلات نمایشگر خود را نشان می دهد. البته یکی دیگر از مشکلات دستگاه مربوط به زمانی است که کابل فلت باتری یا شارژ گوشی دچار مشکل شود و در این شرایط مشکلاتی نظیر شارژ نشدن دستگاه یا خاموش شدن آن دردسرساز می شود. پرش تصویر، سیاه شدن صفحه نمایش، کار نکردن تاچ یا تار شدن صفحه از دیگر مشکلات رایج مربوط به انواع کابل فلت در گوشی های هوشمند است.
تعمیر و تعویض انواع کابل فلت موبایل
به دلیل تنوعی که این کابل ها دارند و کاربردهای متفاوت آنها در گوشی های هوشمند، طیف مشکلات و خرابی هایی که به این قطعات مربوط می شود هم متنوع تر است. بنابراین برای رفع مشکلات مربوط به فلت موبایل یک تعمیرکار موبایل باید به دقت ایرادهای دستگاه را بررسی کرده و ببیند که دقیقا کدام کابل فلت دچار مشکل شده و به تعمیر نیاز دارد. در بیشتر مواقع در صورت پارگی و خرابی کابل فلت گوشی، باید آن را تعویض کرد. در صورت نیاز به تعویض کابل فلت، باید حتما با توجه به مدل دستگاه، نمونه اصلی و سازگار با گوشی را تهیه کرد. برای مثال اگر کابل فلت شارژ گوشی شیائومی نیاز به تعویض دارد، باید حتما برای تعویض فلت شارژ شیائومی، به دنبال نمونه اصلی و سازگار با مدل گوشی بود.
